Diseñamos redes hidrosanitarias listas para construir
Entregamos planos, memorias de cálculo e isométricos de agua potable, desagües y aguas lluvias que su constructor puede ejecutar sin adivinar. Cada trazado sale de ingenieros que también instalan, por eso se ajusta a la obra real.
- Planos y memorias firmadas
- Modelado BIM
- Revisión de constructibilidad
Entregables del diseño de redes de agua y desagües
Un buen proyecto se mide por lo que el instalador recibe en la mano. Por eso el paquete de diseño de redes hidrosanitarias que entregamos está pensado para tres usuarios a la vez: la entidad que revisa, el presupuestador que cuantifica y el maestro de obra que construye.
Planos en planta y cortes
Recorridos de agua fría, caliente, sanitaria y lluvias por piso, con diámetros, pendientes, cotas y ubicación de registros y válvulas.
Memorias de cálculo
Caudales de diseño por unidades de consumo, pérdidas de presión, dimensionamiento de bajantes, colectores y del tanque de reserva.
Isométricos y detalles

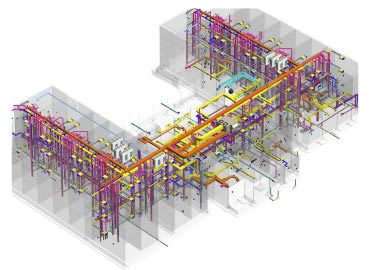

Vistas tridimensionales de baños, cocinas y cuartos técnicos, más detalles de cajas, sifones, pasos por placa y soportes.
Cantidades y especificaciones
Listado de tuberías, accesorios y equipos con referencias técnicas, útil para cotizar con varios contratistas.
Señales de que su proyecto necesita un rediseño
No todos los proyectos llegan a nuestras manos en planos en blanco. Muchas veces nos llaman cuando la obra ya empezó y algo no encaja, y un diseño hidrosanitario corregido a tiempo cuesta mucho menos que romper placas terminadas. Revise si le pasa algo de esto:
- Los planos no muestran pendientes ni cotas y cada instalador las resuelve a su manera.
- La arquitectura cambió y las bajantes ya no caen donde estaban dibujadas.
- Los ductos se cruzan con vigas, columnas o con la red de ventilación mecánica.
- El cálculo del tanque o de la bomba no corresponde al número real de unidades.
- La entidad de servicios públicos devolvió el proyecto con observaciones.
Ventajas de diseñar con quien instala
Nuestros diseñadores visitan obras todas las semanas, así que conocen los pasos por placa, los espacios de mantenimiento y los accesorios que de verdad se consiguen en Bogotá. Ese contacto con el terreno hace que nuestro diseño de redes hidrosanitarias reduzca cambios de obra, desperdicio de material y reclamos de posventa.
- Coordinación con estructura, arquitectura, eléctricos y protección contra incendio.
- Modelado BIM para detectar interferencias antes de construir.
- Ajustes durante la obra sin cobros sorpresa por cada visita.
- Opción de que el mismo equipo haga la instalación de las redes.
Normas y criterios de cálculo hidráulico
Calculamos con el Código Colombiano de Fontanería (NTC 1500) y los lineamientos del RAS, y verificamos los requisitos de conexión de la empresa de acueducto. Para los equipos de presión aplicamos curvas reales de fabricante y dejamos el caudal y la altura dinámica justificados en la memoria, de modo que cualquier revisor pueda seguir el diseño paso a paso.
- NTC 1500
- RAS
- Unidades de consumo
- Curvas de bomba de fabricante
- BIM / Revit MEP
Etapas del diseño hidrosanitario
El proceso está organizado para que usted apruebe por partes y no reciba todo al final. Así su arquitecto y su interventoría pueden comentar a tiempo, y el diseño de redes hidrosanitarias llega a obra ya conciliado con las demás disciplinas del proyecto.
- Información de partida
Planos arquitectónicos y estructurales, uso del edificio y punto de conexión al acueducto.
- Esquema básico
Trazado preliminar de bajantes, ductos y cuarto técnico para validar con arquitectura.
- Cálculo y desarrollo
Dimensionamiento completo, planos por piso, cortes e isométricos.
- Coordinación BIM
Revisión de interferencias con estructura y otras redes.
- Entrega para trámite
Planos, memorias y formatos para la entidad que corresponda.
- Acompañamiento en obra
Respuesta a consultas del constructor y ajustes documentados.
Ejemplos de planos y modelos de redes

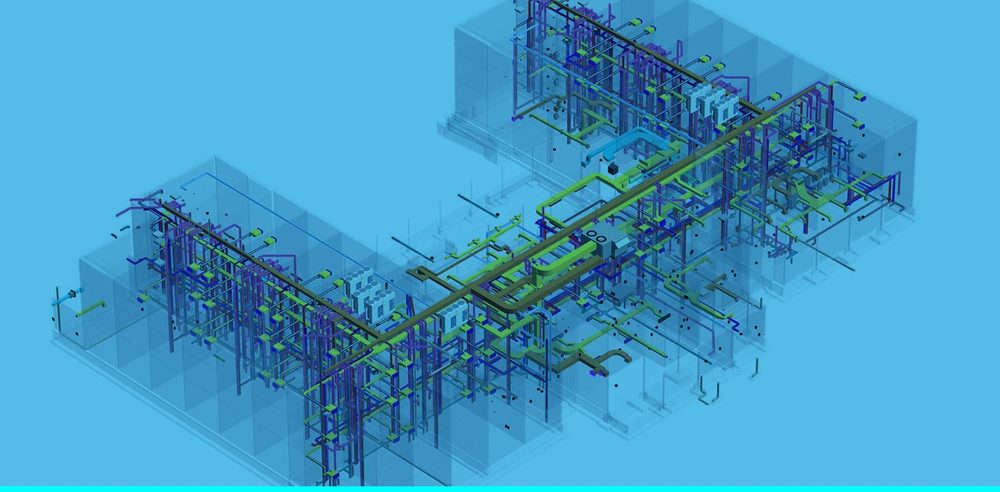

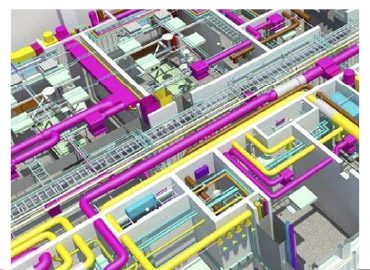

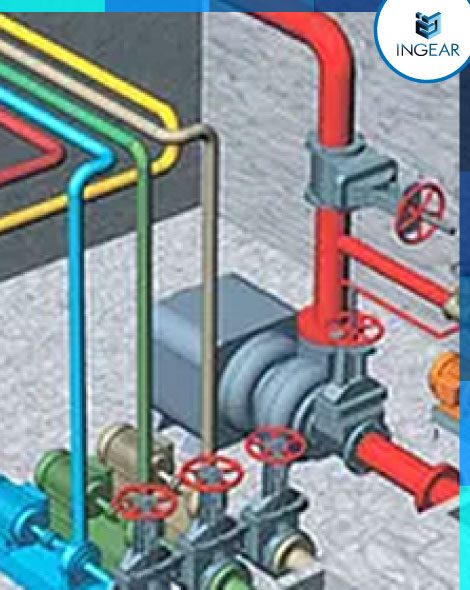

Modelos tridimensionales, esquemas e isométricos como los que acompañan nuestros diseños.
Video del equipo de diseño de redes hidrosanitarias
Conozca a INGEAR en nuestro video corporativo: quiénes somos y cómo trabajamos en obra.
Dudas comunes sobre el diseño de redes hidrosanitarias
Lo que conviene saber antes de encargar los planos.
¿Qué necesito para empezar el diseño?
Planos arquitectónicos en formato editable, el uso previsto del edificio y, si existe, la disponibilidad de servicio del acueducto. Con eso preparamos la propuesta y el cronograma.
¿Entregan los planos en formato editable?
Sí. Entregamos PDF para revisión y archivos editables (DWG y, cuando se contrata, modelo BIM) para que el constructor y la interventoría trabajen sobre ellos.
¿El diseño incluye el cálculo de la bomba y el tanque?
Sí. Dimensionamos la reserva de agua y el equipo de presión con curvas reales de fabricante; si lo necesita, también suministramos e instalamos el sistema de bombeo.
¿Pueden revisar un diseño hecho por otra firma?
Sí. Hacemos revisiones técnicas con un informe de hallazgos y recomendaciones, ideal antes de comprar materiales o cuando la obra presenta problemas.
¿Cuánto cuesta un diseño hidrosanitario?
Depende del área, el número de pisos y el uso del edificio. Con los planos arquitectónicos le enviamos una propuesta con valor y plazo definidos, sin costos ocultos por ajustes razonables.
